Alu-Verbindungsprofil Komplettsystem 16 mm pressblank

Alu-Verbindungsprofil Komplettsystem 16 mm – pressblank

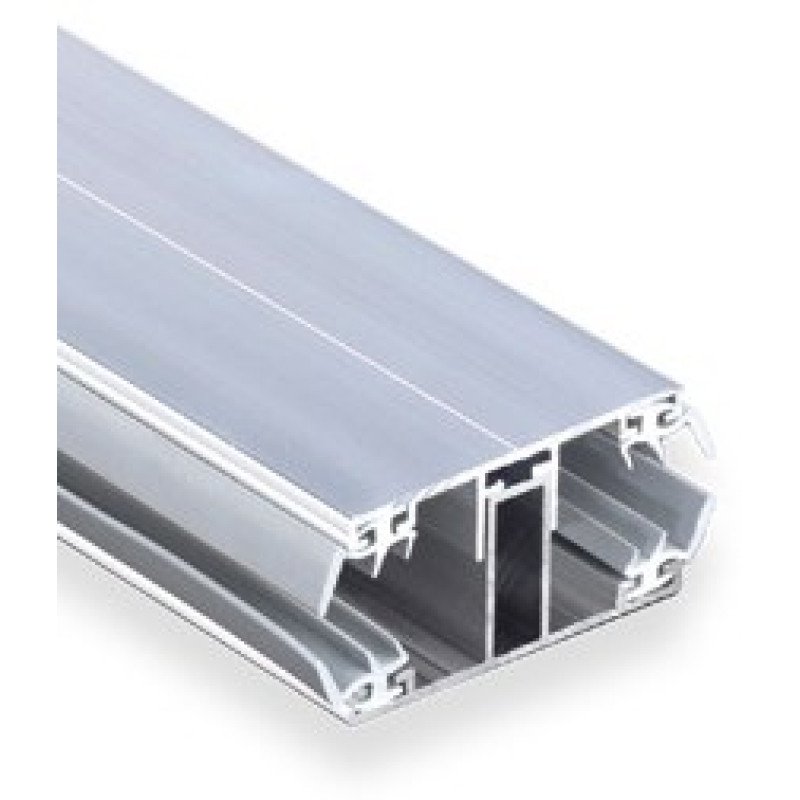

Verbindungsprofil aus Aluminium für die Verlegung von 16-mm-Stegplatten. Es nimmt zwei benachbarte Platten auf und verbindet sie dicht miteinander. Das Komplettsystem besteht aus Ober- und Unterprofil, die Lippendichtungen sind bereits eingezogen. Alle Bauteile des Systems sind in Maß und Materialstärke aufeinander abgestimmt.

Technische Daten

• Material: Aluminium, pressblank

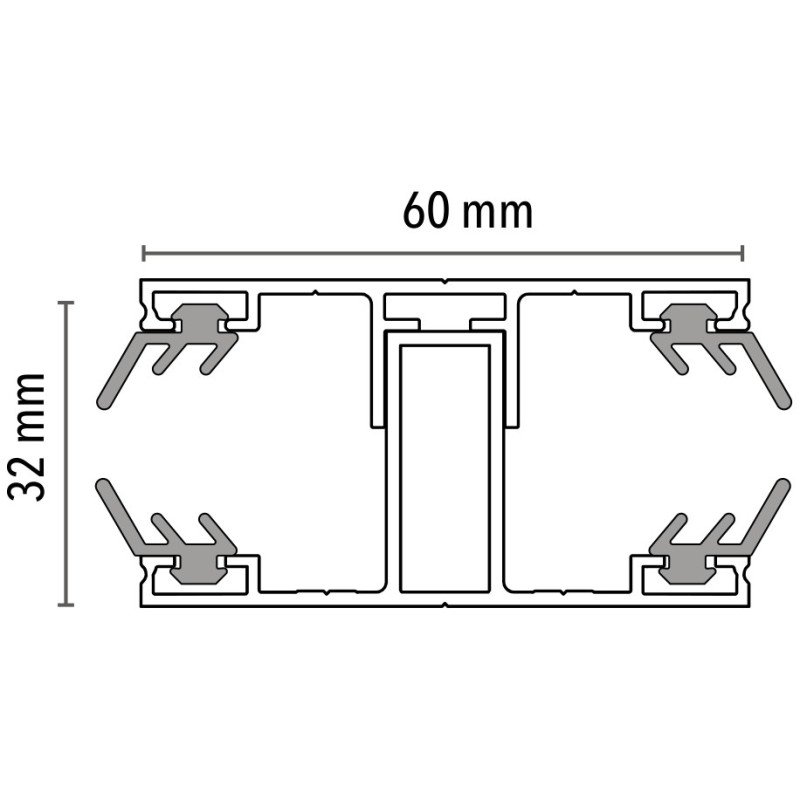

• Abmessungen: Breite 60 mm, Höhe 32 mm
• Dichtung: Lippendichtungen oben und unten eingezogen
• Plattenstärke: 16 mm
• Längen: 2000 bis 5000 mm

Einsatz

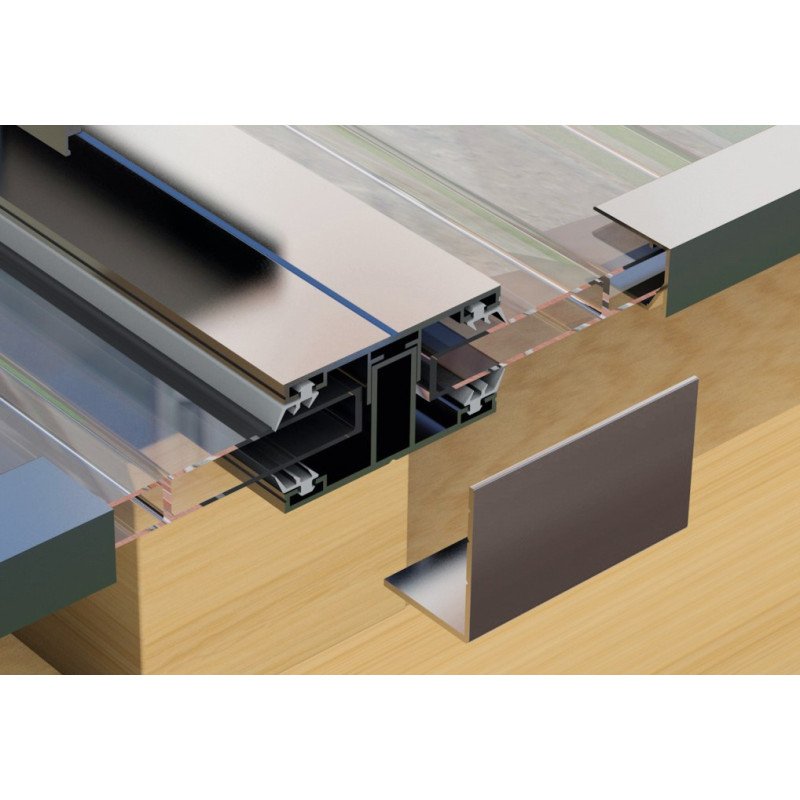

Für Terrassenüberdachungen, Vordächer und ähnliche Bedachungen mit 16-mm-Stegplatten auf einer Unterkonstruktion aus Holz oder Metall.

Hinweise

• Befestigung mit selbstbohrenden Edelstahlschrauben 5,5 × 85 mm durch Ober- und Unterprofil in die Konstruktion. Alternativ wird das Unterprofil mit 4,8 × 32 mm in der Konstruktion verschraubt und das Oberprofil mit 5,5 × 28 mm aufgeschraubt.
• Zur Abdeckung der Schraubenköpfe wird der Alu-Klemmdeckel auf das Oberprofil aufgeklickt.
• Für den seitlichen Abschluss der Dachfläche das passende Alu-Randprofil verwenden.
